Кран представляет собой переставной грузоподъемный механизм. Перемещается вручную с одного участка работ на другой.

  С помощью подвесного кнопочного поста осуществляется управление краном, подъем и опускание груза, вращение поворотной части крана, монтаж стрелы,

  Кран Мастер-3 ПОЛНОСТЬЮ РАЗБОРНЫЙ (см. доп. материалы). Данное отличие крана позволяет легко его установить на участок работ силами двух человек с применением средств малой механизации и/или ручных грузоподъемных механизмов.

  Технические характеристики крана Мастер-3

  Электрический способ управления краном позволяет не только производить работы с поднятием и опусканием груза, но и осуществлять поворот крана. Что позволяет оператору легко им управлять.

  Кран Мастер-3 имеет вылет стрелы в трех значениях - 2,4 м., 3,0 м и 4,0 м.

• Кран при двукратной запасовке каната имеет максимальную грузоподъемность на вылете 2,4м - 1,0т; на вылете 3,0м - 0,8т; на вылете 4 м - 0,5т.
• Максимальная высота подъема крюка от уровня земли на вылете стрелы 2,4м составляет 6,0м; на вылете 3,0м - 5,7м; на вылете 4м - 5,0м.
• При установке крана на высоте максимальная глубина опускания крюка составляет при двукратной запасовке 50м; при однократной запасовке - 100м.



Характеристика	Значение
Максимальная скорость подъема/опускания груза, м/мин при двукратной запасовке - при однократной запасовке -	22 44
Скорость поворота поворотной части, оборотов в минуту	1,37
Угол поворота поворотной части, градусов	+/-360
Приводной двигатель на лебедке грузовой - асинхронный АИР100L4	380В; 50Гц; 8,5А; 4КВт
Приводной двигатель на механизме поворота - асинхронный 5АИ80А6Е	380В; 50Гц; 2,3А; 0,75Квт
Канат стальной 8,3-Г-1-ОЖ-Н-200 ГОСТ 2688-80, диаметр каната, мм	8,3
Масса крана без контргрузов, кг, не более	950
Масса контргрузов, кг, не менее	700

Кран Мастер 3 имеет следующие предохранительные устройства:

-  отключение от электросети при перегрузке механизма подъема груза;

- конечный выключатель ограничения высоты подъема груза;

- конечный выключатель ограничения подъема стрелы крана.

- тормоз на механизме подъема (опускания) груза,

- тормоз механизме поворота.

Устройство и принцип работы крана

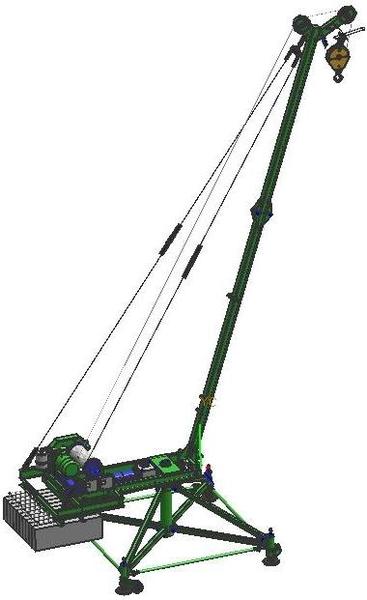

  Кран Мастер 3 состоит из следующих основных узлов и деталей: рамы, опор, колонны, стрелы, лебедки, стяжек, крюковой подвески. На задней части поворотной рамы установлены десять контргрузов, обеспечивающих устойчивое положение крана.

  Механизмом поворота крана служит - мотор-редуктор. Грузовая лебедка служит для подъема (опускания) груза и для изменении вылета стрелы.

  Стрела крана состоит из двух частей: корневой и концевой.

  Подробно об устройстве и принципе работы крана см. в паспорте на изделие (паспорт совмещен с руководством по эксплуатации).
