Расчет для правильного выбора автомобильной электрической лебедки
Автор вопроса: Сергей Гармак
Ответ:
Выбор лебедки
При выборе лебедки для ТС нужно учитывать, что максимальное тяговое усилие на последнем слое витков существенно отличается от первого, и также учитывать угол наклона платформы, влияющий на максимальную катящуюся нагрузку.
Для правильного выбора лебедки часто необходимо сначала рассчитать катящуюся нагрузку, для этого рекомендуем использовать следующие параметры :
Максимальное тяговое (линейное) усилие - это максимальны й вес, который лебедка может оторвать от основания (земли) с первым слоем троса на барабане. Максимальное тяговое усилие в фунтах соответствует цифровому индексу в обозначении модели лебедки. Для пересчета на килограммы его значение нужно разделить на 2,205 .
Катящаяся нагрузка – это вес транспортного средства (на колесах), которое лебедка может перемещать по поверхности. Катящаяся нагрузка изменяется относительно сопротивления подъем у и сопротивления качению.
где F – сопротивление качению; G – сопротивление подъему.
Сопротивление качению F – рассчитанная величина и соответствует следующим значения:
Песок – 0,18
|
Гравий – 0,20
|
Грязь – 0,32
|
Болото – 0,52
|
Мягкий песок -0,22
|
Металл – 0,15
|
Асфальт – 0,12
|
---
|

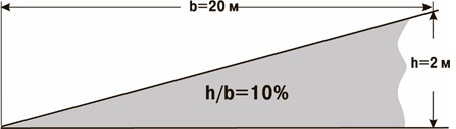

Сопротивление подъема G - вычисляется по приведенной далее таблице, исходя из значений угла наклона поверхности или относительного уровня ее подъем а. Относительный уровень подъема 10 % будет иметь поверхность с длиной горизонтальной проекции 20 метров, окончание которой выше начала на 2 метра.
Уровень подъема
|
5%
|
10%
|
20%
|
30%
|
50%
|
70%
|
100%
|
Угол
|
30
|
60
|
110
|
170
|
260
|
350
|
450
|
Значение G
|
0,06
|
0,11
|
0,2
|
0,3
|
0,44
|
0,58
|
0,71
|
Пример: Максимальная катящаяся нагрузка для лебедки с максимальным тяговым усилием 3000 Lbs (1361 кг) при перемещении транспортного средства по гравийной дороге с уровнем подъем а в 50 %, вычисляется так:
Макс. катящаяся нагрузка = 3000 Lbs (1361 кг) / (0,44+0,20) = 4688 Lbs (2127 кг).
Таким образом, лебедка серии 3000 с первым слоем троса на барабане может в данных условиях перемещать ТС массой 2127 кг.
Пример: По ровному асфальту лебедка серии 3000 на первом слое сможет перемещать ТС весом 1361 кг / 0,12 = 11342 кг.
