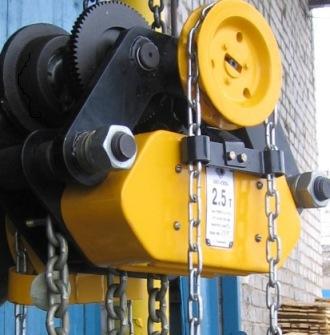

Передвижная цепная шестеренная  ручная таль с уменьшенной строительной высотой  ТРШБУ предназначена для подъёма груза, удержания его в поднятом положении, перемещении по двутаврому пути и опускания.

Таль ТРШБУ устанавливается на монорельсовые пути двутаврового профиля (по ГОСТ8239 №№ 22, 24, 27, 30, 36 по ГОСТ19425 №№ 24М, 30М, 36М, 45М).

Группа режима работы не выше 1М по ГОСТ 25835.

Таль с малой строительной высотой ТРШБУ может эксплуатироваться в части воздействия климатических факторов соответствует исполнению У1 в соответствии с ГОСТ 15150. Возможно изготовление тали другого климатического исполнения. Разрешается эксплуатация тали при температуре окружающей среды не ниже минус 40 град С.

Серийный выпуск талей ручных шестеренных c уменьшенной строительной высотой ТРШБУ  соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", что подтверждается сертификатом соответствия.

Характеристики

Значение

Грузоподъемность, кг.

3 200

Масса, кг., без цепей

60

Тяговое усилие механизма подъема, Н, не более

450

Тяговое уилие механизма перемещения, Н, не более

250

Количество ветвей грузовой цепи

1

Грузовая цепь

9 х 27

Тяговая цепь

5 х 26

Высота подъема груза, м.

2,5; 4,5; 6,0; 9,0

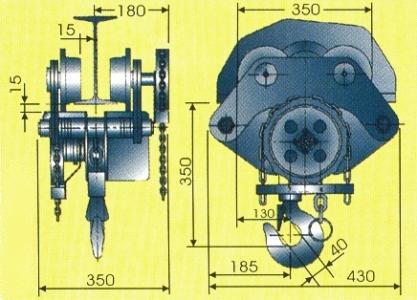

Строительная высота, мм

350

Радиус закругления подвесного пути, м

2,0

Допускаемый уклон подвесного пути, мм на 1 м пути

3
