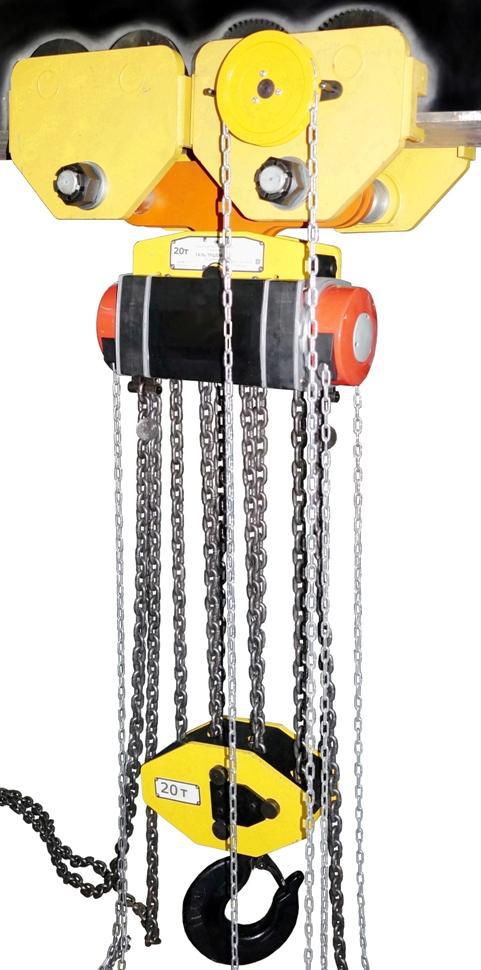

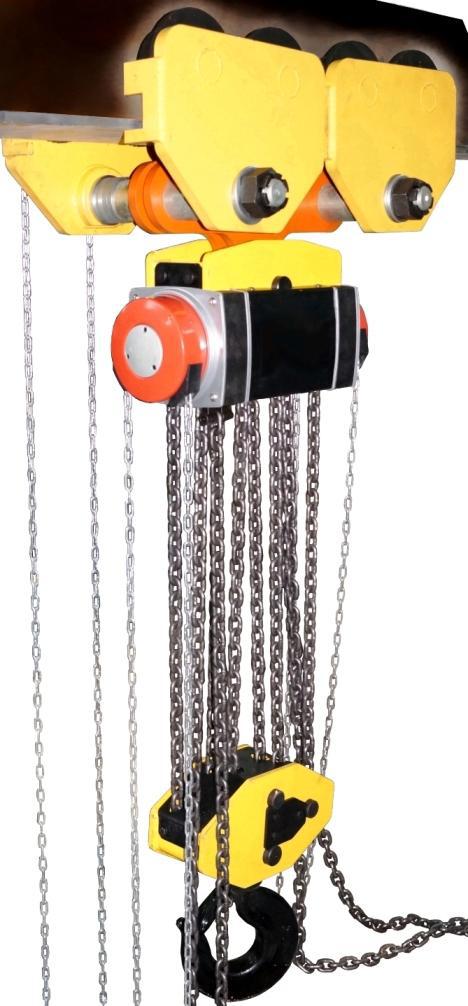

ТРШБМ-20,0. Таль ручная передвижная г/п 20 000 кг.
|
 |
Таль ручная шестерённая передвижная цепная ТРШБМ-20,0 с высотой подъема 3, 6, 9 и 12м.
|
- Таль шестерённая передвижная ТРШБМ-20 с двумя поворотными кожухами грузовой цепи на 3600 предназначена для подъёма и удержания груза массой до 20000 кг, а также для перемещения груза в поднятом положении по подвесному пути и его опускания. Тали ТРШБМ-20 имеют два привода механизма передвижения.
- Ручная таль шестеренная передвижная ТРШБМ-20 эксплуатируется в закрытом помещении и на открытом воздухе. Эксплуатация тали разрешается при температуре окружающей среды до минус 40 град С.
- Таль передвижная шестеренная ТРШБМ-20 монтируется на однорельсовых двутавровых балках №№ 30М, 36М, 45М по ГОСТ 19425 и №№ 27, 30, 33, 36, 40, 45, 50, 55, 60 по ГОСТ 8239 с соблюдением требований по допускаемому уклону и кривизне подвесного пути.
- Тали шестереные ручные передвижные ТРШБМ-20 изготавливаются только в общепромышленном исполнении.
|
|
|
Основные технические характеристики тали передвижной ТРШБМ-20
|
Характеристика |
Значение |
Грузоподъемность тали, кг. |
20 000 |
Масса тали, без цепей, кг, не более |
410 |
Тяговое усилие механизма подъема, Н, не более |
2х440 |
Ход тяговой цепи при подъеме груза на 1м, м. |
2х261 |
Количество ветвей грузовой цепи |
6 |
Грузовая цепь |
10х30 |
Тяговая цепь |
5х26 |
Высота подъема, м |
Артикул |
3 |
107593 |
6 |
107596 |
9 |
107599 |
12 |
107592 |
Тали шестеренные передвижные ТРШБМ сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования" , что подтверждается СЕРТИФИКАТОМ СООТВЕТСТВИЯ.
|
|
|
|

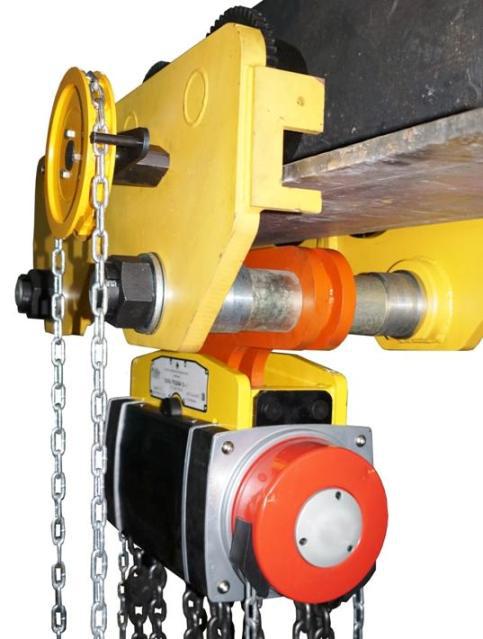

узел подвески |
|

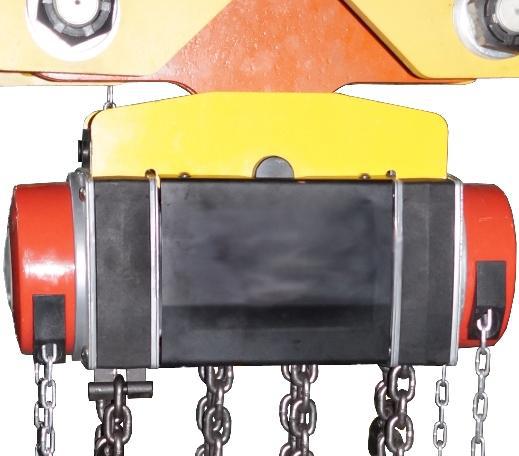

механизмы подъема |

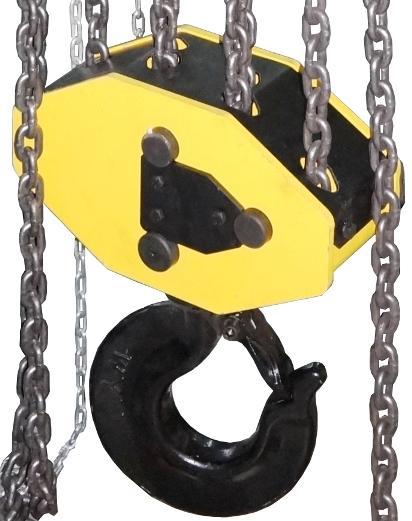

крюковая подвеска |
ЗАПРЕЩАЕТСЯ! применение ручных передвижных талей ТРШБМ для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака, а также эксплуатация в химически активных средах.
- Тали ручные цепные передвижные ТРШБМ-20,0 изготавливаются также во взрывобезопасном и пожаробезопасном исполнениях. Взрывобезопасная таль имеет другое обозначение, а именно ТРШБп-Ex-20,0
- Таль ручная взрывозащищенная ТРШБп-Ex прменяется во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 (ГОСТ Р МЭК 60079-10-1-2008) (зоны классов ВIа, ВIг по классификации ПУЭ-7) помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB и IIC температурных групп Т1, Т2, Т3 по ГОСТ Р МЭК 60079-20-1-2011.
- Тали ручные шестеренные передвижные ТРШБп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" , что подтверждается сертификатом соответствия.
- Пример обозначения взрывобезопасной тали передвижной грузоподъемностью 20000 кг:
ТРШБп-Ex-20,0-У1.1 ТУ 24.09.785-00; где климатическое исполнение/категория размещения по требованию заказчика и согласованию с производителем могут быть другие.
Ex маркировка тали - II Gb c T3 X. Взрывозащищенность талей достигается защитой вида "конструкционная безопасность "с" по ГОСТ 31441.5-2011.
Подробнее см. приложение к сертификату по ссылке выше.
- Ручная таль пожаробезопасная ТРШБп-20,0 допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-86.
|
|
|
|
|
