ТРШАп-0,5-Ех. Ручные передвижные тали г/п 500 кг. исполнение ВБИ.
|
 |
Ручные передвижные шестеренные цепные тали ТРШАп-Ех-0,5 с высотой подъема 3,6,9,12м.
|

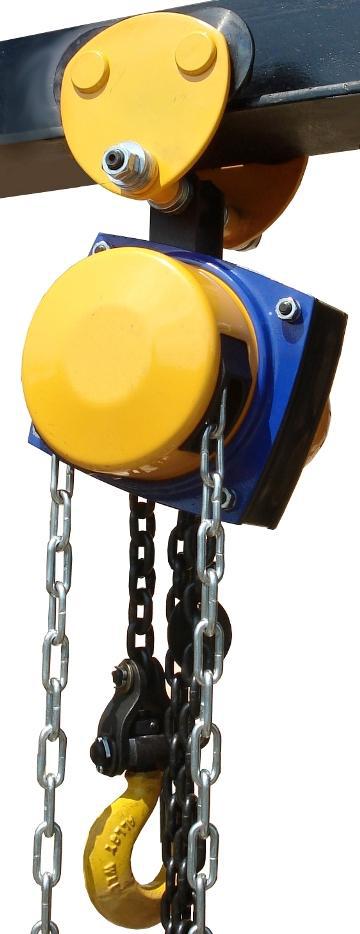

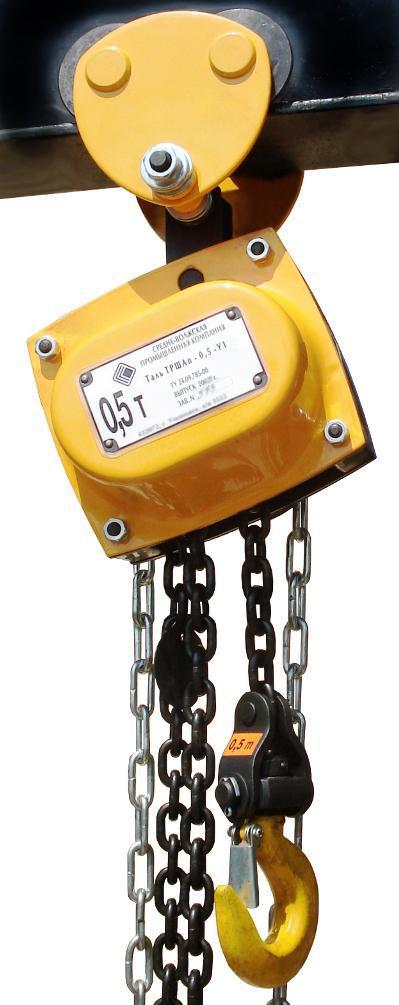

- Таль ручная шестерённая передвижная с поворотным кожухом тяговой цепи ТРШАп-0,5 предназначена для подъёма груза, удержания его в поднятом состоянии, опускания груза массой не более 0,5 т, а также для перемещения груза по подвесному пути.
- Таль ручная передвижная эксплуатируется при температуре окружающей среды не ниже минус 40 град С.
- Таль надежна в работе, удобна при использовании.
- Таль передвижная шестеренная ТРШАп-0,5 монтируется на однорельсовых двутавровых балках №№ 14, 16, 18, 20, 22, 24 по ГОСТ 8239 и №№ 18М, 24М по ГОСТ 19425.
- Выпуск талей ручных передвижных грузоподъемностью от 0,5 до 10 тонн соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", что подтверждается сертификатом соответствия.
-
Таль передвижная шестеренная ТРШАп-0,5 имеет одну ветвь грузовой цепи. Применяемая грузовая цепь - 6х18, стальная, круглозвенная, калиброванная, высокопрочная (8 класс прочности). Применяемая тяговая цепь - 5х26, стальная, круглозвенная, калиброванная.
-
ЗАПРЕЩАЕТСЯ! применение талей типа ТРШАп/ТРШБп для подъема людей, взрывоопасных и ядовитых веществ, жидкого и раскаленного металла и шлака, а также эксплуатация в химически активных средах.
|
|
|
Характеристика |
Значение |
Высота подъема груза, м |
Артикул |
Грузоподъемность тали, т |
0,5 |
3 |
107203 |
Масса тали, без цепей, кг, не более |
13,0 |
6 |
107206 |
Тяговое усилие механизма подъема, Н, не более |
150 |
9 |
107209 |
Ход тяговой цепи при подъеме груза на 1 м, м |
48 |
12 |
107202 |
Допускаемый уклон подвесного пути, мм на 1м пути, не более |
3 |
|
|
Радиус кривизны подвесного пути, м, не менее |
1,0 |
|
|
|
|
|
|
- Таль передвижная взрывозащищенная ТРШАп-Ex применяется во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 (ГОСТ Р МЭК 60079-10-1-2008) (зоны классов ВIа, ВIг по классификации ПУЭ-7) помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB и IIC температурных групп Т1, Т2, Т3, Т4 по ГОСТ Р МЭК 60079-20-1-2011, а также в подземных выработках шахт и их наземных строениях, опасных по рудничному газу и (или) горючей пыли, согласно маркировке взрывозащиты.
- Тали ручные шестеренные передвижные ТРШАп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" , что подтверждается сертификатом соответствия.
- Пример обозначения взрывозащищенной тали передвижной грузоподъемностью 500 кг: ТРШАп-Ex-0,5-У1 ТУ 24.09.785-00; где климатическое исполнение/ категория размещения по требованию заказчика могут быть выполнены другие. Ex маркировка тали - II Gb c T4 X Ex или IMb c X Подробнее см. приложение к сертификату (ссылка выше).
- Пожаробезопасная таль допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-86.
- Пример обозначения пожаробезопасной тали передвижной грузоподъемностью 0,5т: ТРШАп-0,5-П-II-У1 ТУ 24.09.785-00; где класс пожароопасной зоны по согласованию с заказчиком может быть выполнен также П-I; П-IIа; П-III, а климатическое исполнение/ категория размещения также могут быть выполнены другие.
