Таль рычажная ТРШСРп ЕчЕ3 (ВБИ - взрывобезопасное исполнение) предназначена для подъёма, удержания в поднятом положении и опускания груза в режиме 1М по ГОСТ 25835.

   Используется при строительно-монтажных работах, производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях, а также автолюбителями.

   Таль эксплуатируется в закрытом помещении и на открытом воздухе. Соответствует исполнению У1.1 ГОСТ 15150. Разрешается эксплуатация тали при температуре окружающей среды не ниже минус 40 град С.

• Таль состоит из механизма тали, грузовой круглозвенной цепи, нижней подвески и рычага.
• Редуктор двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления.
• Тормоз - автоматический, дисковый, грузоупорный с коэффициентом запаса торможения более 1,5.
• Техническое обслуживание тали заключается во внешнем осмотре и смазке грузовой цепи и грузовой звездочки.
• Тали рычажные ТРШСРп имеют небольшую строительную высоту, надежны в работе, требуют минимального технического обслуживания. Быстро устанавливаются и просто обслуживаются, при этом не требуется применение специальных инструментов.

      Область применения - взрывоопасные зоны классов ВIа и ВIIa согласно гл. 7.3 ПУЭ с категорией взрывоопасных смесей IIA и IIB, температурных групп Т1, Т2 и Т3.

   Взрывозащищенность талей обеспечивается за счет применения материалов неопасных в отношении фрикционных искр при трении и соударении, а также ограничения максимальной температуры деталей механизма до безопасных значений (150 град С).

   При работе с талями необходимо соблюдать специальные условия эксплуатации - не допускать резких рывков и соударений цепи.

   Допущены для работы во взрывоопасных зонах, согласно ГОСТ Р 51330.13-99 (МЭК 60079-1496) и другим нормативным документам, регламентирующим применение оборудования во взрывоопасных зонах.

 Модель

ТРШСРп -1,0 - ЕхТ3

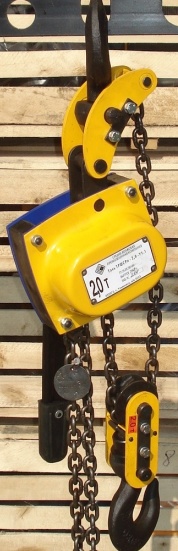

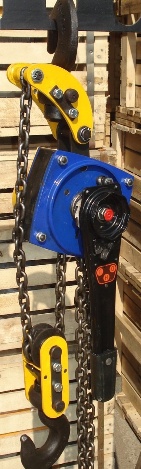

ТРШСРп -2,0 - ЕхТ3

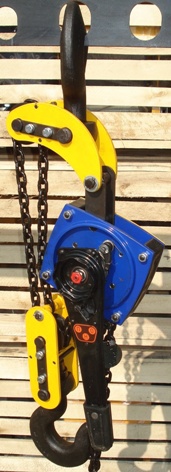

ТРШСРп -3,2 - ЕхТ3

  Грузоподъемность, т.

 1,0

 2,0

 3,2

  Масса тали (без цепей), кг.

 7,9

 12,8

 21,7

  Усилие на рукоятке номинальной нагрузке, Н

 80

 80

 80

 Грузовая цепь

 6х18

 6х18

 6х18

 Высота подъема, м.

 3,6,9,12

 3,6,9,12

 3,6,9,12

 Полиспастность (кол-во ветвей грузовой цепи)

 1

 2

 3

 Строитеьная высота, мм. min.

 300

 500

 570

 Длина рычага, мм.

 320

 320

 320

ТРШСРп -1,0 - ЕхТ3

 ТРШСРп -2,0 - ЕхТ3

ТРШСРп -3,2 - ЕхТ3

 Н

 300

 500

 570

 B

 180

 180

 180

 b

 115

 115

 115

 L

 180

 255

 270

 L1

 320

 320

 320

 L2

 65

 80

 80

 S

 24

 30

 37
