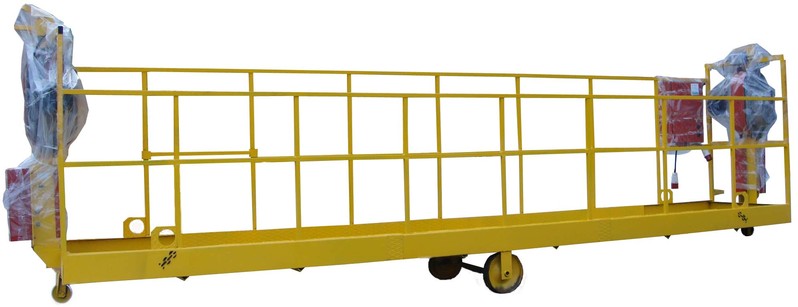

Фасадный подъемник 3851-Б-020А, L=6 м., г/п 500 кг.
|
 |
фасадный подъемник 3851-Б-020А, L=6 м, г/п 500 кг., высотой подъема до 100 м., консоли 0,9; 1,5 и 2,5 м.
Фасадный подъемник или строительная люлька 3851 Б-020А грузоподъемностью 500 кг. и длиной по фасаду L=6,0 м. предназначен для подъема рабочих на высоту для выполнения отделочных работ при ремонте и строительстве зданий и сооружений. Фасадный подъемник поставляется в полной комплектации и комплектуется консолями с вылетом 0,9м, 1,5м и 2,5м., переносным и стационарным пультом управления; лебедками, канатом и кабелем. Высота подъема фасадного подъемника до 100м. Консоли подъемника комплектуются бетонными или металлическими контргрузами.
Осуществляем поставку лебедок ЛЭФ-500, ловителей и других запасных частей к фасадным подъемникам.
Технические характеристики:
|
Грузоподъемность |
500 кг. |
Высота подъема |
до 100 м. |
Скорость подъема |
5,5 м/мин. |
Мощность электродвигателя |
1,7 кВт |
Размеры рабочей площадки: |
|
• длина |
5,40 м |
• ширина |
0,86 м |
• высота ограждения со стороны фронта работ |
1,01 м. |
Стандартная комплектация фасадного подъемника:
|
корзина |
1 шт. |
консоль |
2 шт. |
контргруза |
в зависимости от размера консоли |
ловитель |
2 шт. |
лебедка ЛЭФ-500 |
2 шт. |
электрооборудование |
1 к-т |
трос, пригруз, кабель |
в зависимости от высоты подъема |
Паспорт фасадного подъемника |
1 шт. |
Руководство по эксплуатации |
1 шт. |
более подробная информация в паспорте на фасадный подъемник |
|
На все оборудование фасадного подъемника имеется:
Марка, сечение, тип контргруза, грузоподъемность
|
Количество стяжек, шт. |
Количество контргрузов на стяжке, шт. |
Вес, без к/г. / с к/г., кг. |
К-0,9-0, 120х60х5 бетон, 600 кг. |
1 |
6 |
120/423 |
К-0,9-2, 120х60х5 бетон, 750 кг. |
1 |
8 |
150/534 |
К-1,5-0, 140х140х4 бетон, 600 кг. |
1 |
12 |
165/741 |
К-1,5-1, 140х140х4 бетон, 750 кг. |
1 |
14 |
170/842 |
К-2,5-0, 160х160х4 бетон, 600 кг. |
2 |
8+8(16) |
205/973 |
К-2,5-1, 160х160х6 бетон, 750 кг. |
2 |
10+10(20) |
210/1170 |
Назначение каната
ГОСТ 3077-80 (8,8мм)
ГОСТ 7668-80 (9,7мм)
8,8(9,7)-ГЛ-ВЭ-0-Н-200
|
Длина каната при высоте подъема Н, м. |
Вылет консоли от здания |
0,9 м. |
1,5 м. |
2,5 м. |
Канат предохранительный |
Н+14 |
Н+15 |
Н+16 |
Канат подъемный |
Н+11 |
Н+12 |
Н+13
|
Конструкция фасадного подъемника (строительной люльки)
Строительная люлька состоит из следующих составляющих:
- каркас,
- механизм подъема,
- электрооборудование,
- ловители.
Каркас фасадного подъемника изготавливается из специальных уголков и труб. На его торцах установлены направляющие ролики подъемных и предохранительных канатов, а также механизмы ловителя. Механизм подъема, представляющий собой двухбарабанную лебедку, установлен с торцов платформы. Он позволяет строительной люльке беспрепятственно перемещаться на любую высоту, поскольку не наматывает подъемные канаты непосредственно на барабан.
Техника безопасности фасадного подъемника
Механизм подъема снабжен двумя автоматическими тормозами – дисковым и колодочным. Первый из них помогает остановить люльку в случае превышения груза, а второй замыкается пружиной в случае автоматического отключении тока.
Подвешивается люлька на закрепленных на фасаде здания фермах. Висит она на двух основных и двух предохранительных канатах. Нижние концы каната закреплены инвентарными грузами.
В случае обрыва автоматически срабатывают ловители, и люлька зависает на предохранительных канатах. Если же прекращается подача электроэнергии, используется ручной привод лебедки, которым оборудовано данное устройство.
