К-10Б. Каретка для тали г/п 10 000кг
|
 |
Кошка приводная ручная К-10,0Б для ручной тали г/п до 2000кг. высотой подъема груза 3, 6, 9, 12м.
|
- Ручная кошка K-10,0Б грузоподъемностью 10000 кг, предназначена для перемещения тали ручной грузоподъемностью 10 т с малыми скоростями перемещения грузов.
- Перемещение тали по подвесному пути осуществляется с помощью механизма передвижения с приводом от тяговой цепи.
- Кошка К-10,0Б монтируется на однорельсовых двутавровых балках с шириной полки от 100 до 300 мм. Кошки ручные также могут использоваться для оборудования ручных кранов.
- Кошка соответствует исполнению У категорий размещения 1, 2, 3 по ГОСТ 15150. Эксплуатация кошки разрешается при температуре окружающей среды до минус 40 град С.
- Серийный выпуск кошек с ручным приводом соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования" , что подтверждается полученной в установленном порядке декларацией о соответствии.
|
Основные технические характеристики кошки К-10,0Б
|
Характеристика |
Значение |
Грузоподъемность перемещаемой тали, т |
10,0 |
Усилие на тяговой цепи механизма передвижения,Н |
250 |
Масса без цепи, кг |
100 |
Уклон рабочих поверхностей подвесных путей, мм на 1м пути |
3 |
Радиус закругления подвесного пути, м |
3,85 |
Высота установки, м |
|
3 |
10273 |
6 |
10276 |
9 |
10279 |
12 |
10272 |
|

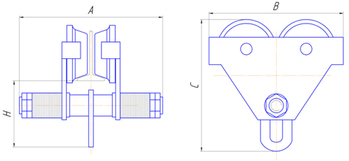

Кошка ручная для тали К-10,0Б состоит из щеки 1 с холостыми роликами 2, щеки 5 с приводными роликами 3, распорки 11 с серьгой 9 для подвески тали и гайками 10, звездочки 6, приводного вала-шестерни 4 и тяговой цепи (на рисунке условно не показана). Крутящий момент от звездочки 6 через вал-шестерню 4 посредством зубчатого зацепления передается на ролики 3. От спадания цепь удерживается пальцами 12. Регулировочные шайбы 8 служат для регулировки ширины кошки при установке на двутавр. |
Конструкция кошек ручных, представленных на сайте, может быть незначительно изменена и усовершенствована без изменения информации на сайте.
